分級装置

HRS型 旋回式分級機 ローラースクリーン

HRS型 旋回式分級機 ローラースクリーンの画像00

処理対象原料

木質系チップ、バーク堆肥、混合廃材

特長

  1. 低騒音、低動力、大能力
  2. 円滑で大きな振巾（100mm）
  3. パンチングプレート分級
  4. 旋回式のため原料が立つことがない
  5. 上面が大きく開放

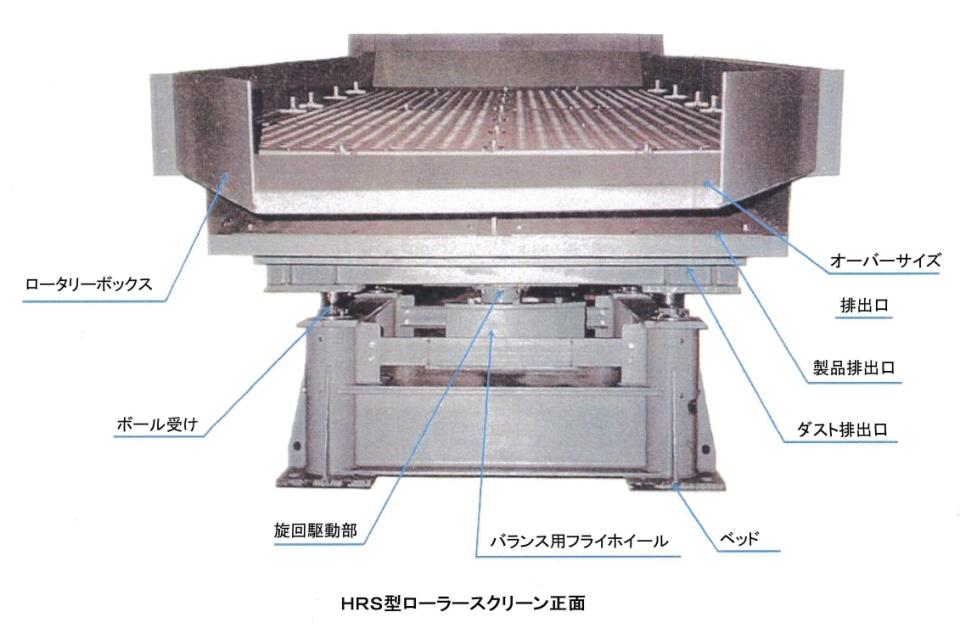

HRS型ローラースクリーン正面の画像

HRS型ローラースクリーン正面

機械要目

型式 篩段数 1段目篩寸法 2段目篩寸法 網目大きさ 振巾 回転数 所要動力 処理能力
HRS1830 2段 1,800×3,000mm 1,800×2,500mm 客先希望により各種調整いたします。 100ｍｍ 150rpm 2.2kw×8p 30㎥ / h
HRS1836 2段 1,800×3,600mm 1,800×3,200mm 客先希望により各種調整いたします。 100ｍｍ 150rpm 3.7kw×8p 40㎥ / h
HRS1843 2段 1,800×4,300mm 1,800×3,800mm 客先希望により各種調整いたします。 100ｍｍ 150rpm 3.7kw×8p 60㎥ / h
HRS2445 2段 2,400×4,500mm 2,400×4,000mm 客先希望により各種調整いたします。 100ｍｍ 150rpm 5.5kw×8p 80㎥ / h
HRS2455 2段 2,400×5,500mm 2,400×5,000mm 客先希望により各種調整いたします。 100ｍｍ 150rpm 5.5kw×8p 100㎥ / h

※上記型式は主要機種のみです。他サイズも製作いたします。
※処理能力は、製紙用チップの篩分けにおいて、1段目をΦ45mm網目とした場合の数値を示します。

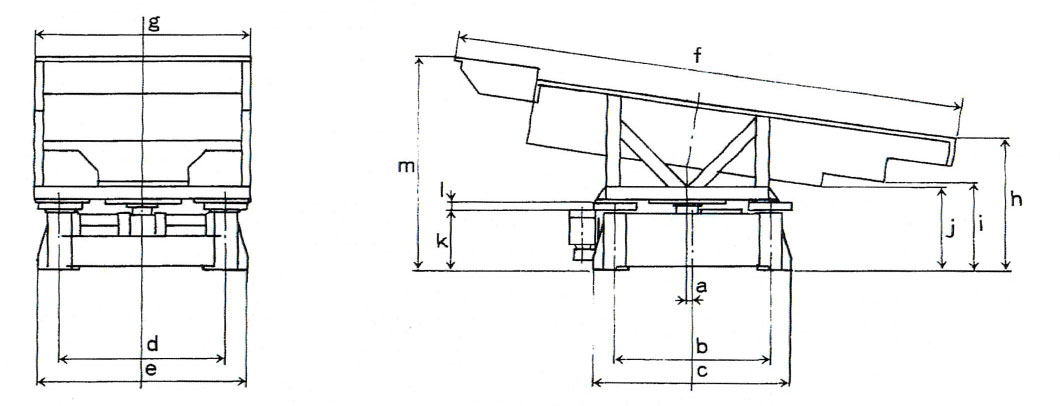

寸法

HRS型 旋回式分級機 ローラースクリーンの画像00
型式 a b c d e f g h i j k l m
HRS1830 50 1,180 1,580 1,410 1,790 4,150 2,002 1,252 850 750 560 88 1,830
HRS1836 50 1,440 1,840 1,440 1,840 4,280 2,002 1,270 880 788 560 97 1,965
HRS1843 50 2,050 2,450 1,940 2,340 5,080 2,002 1,536 1,110 1,042 1,560 97 2,345
HRS2445 50 2,050 2,450 1,940 2,340 5,400 2,510 1,300 880 790 540 97 2,135
HRS2455 50 2,050 2,450 1,940 2,340 6,400 2,510 1,300 880 790 540 97 2,500
